液壓扳手作為一種用于大規格螺栓進行上緊和拆松的液壓工具，被廣泛應用于鋼鐵、電力、石油、化工、鐵路、冶金等行業的施工、搶修、檢修工作中，具有其他工具的不可替代性。對于剛剛接觸液壓扳手的用戶來說，液壓扳手內部原理、液壓扳手使用方法這些問題是他們比較關心的，只有弄清楚這些，才能更好地使用液壓扳手。下面BOLTING液壓扳手就來科普一下：液壓扳手內部原理圖，提供液壓扳手的使用方法，希望可以幫到大家。

一、液壓扳手工作原理，液壓扳手內部原理圖

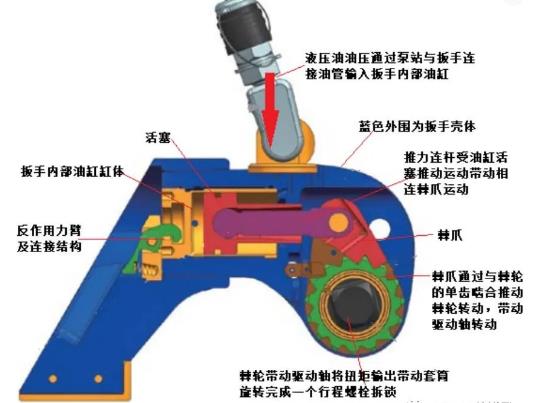

電動液壓泵啟動后在內部通過電機馬達產生壓力，將內部的液壓油通過油管介質傳送到液壓扳手，然后推動液壓扳手的活塞桿，由活塞桿帶動扳手前部的棘輪，使棘輪能帶動驅動軸來完成螺栓的預緊工作。下面是液壓扳手內部原理圖：

二、液壓扳手的使用方法

1、首先確定是拆松，還是鎖緊螺母，通過按下或旋出鎖固螺釘，取出驅動方軸進行左右換向，裝上驅動方軸定位器，拉下反作用力臂鎖固裝置，按適合方位裝入反作用力臂、拆松、鎖緊工作時方軸方向。

2、連接泵站

將泵的高壓出口與液壓扳手的高壓進口、泵的低壓出口與液壓扳手的低壓進口分別用高壓油管連接起來。連接時油管上的快速接頭應插到底，然后用手擰緊固定螺母。

3、仔細檢查油管接頭是否連接可靠，泵中是否有油。

4、將泵的電源插頭連接好。嚴禁無油運轉！

5、試運轉

將液壓扳手置于空地上。打開泵的電源開關，啟動油泵，檢查油泵是否運轉正常。按住線控開關上的上一按鈕，此時方軸開始轉動，扳手到位停止轉動，壓力表由“0”急速上升至調定壓力；松開按鈕，扳手自動回程，反復幾次，使液壓扳手空轉數次，觀察扳手轉向，以確定是拆松還是鎖緊運行，無異常時，才能將扳手放至套筒上。

6、調整壓力

一手將線控開關上按鈕按下，此時方軸開始轉動，扳手到位停止轉動，壓力表由“0”急速上升，另一只手調整油泵調壓閥，調節壓力表中指針至所需壓力。

7、拆松

將泵站壓力調到最高，確認扳手轉向確為拆松方向，將扳手放在套筒上，找好反作用支點，靠穩，反復執行上述動作，直至將螺母拆下。

8、鎖緊

（1）力矩設定，首先可根據設計要求設定力矩。

（2）泵站壓力設定，根據所需的力矩值及所用扳手型號來設定泵站壓力。（參照說明書）

（3）確定扳手轉向確為鎖緊方向，將扳手放在套筒上反復執行上述的動作，直至螺母不動為止。
